핵심답변
전자현미경은 가시광선 대신 높은 전압으로 가속한 전자를 시료에 보내고, 전자기 렌즈로 빔을 모아 전자-물질 상호작용을 검출한다. 전자는 입자이면서 파동이므로 운동량이 커질수록 드브로이 파장이 짧아진다. 가시광선보다 훨씬 짧은 파장은 더 가까이 붙은 구조를 구분할 잠재력을 준다. 그러나 짧은 파장만으로 원자가 자동으로 보이는 것은 아니다. 렌즈 수차, 빔의 퍼짐, 시료 두께, 진동과 방사선 손상이 실제 해상도를 제한한다.
대표 장비는 투과전자현미경 TEM과 주사전자현미경 SEM이다. TEM은 매우 얇은 시료를 통과하거나 산란한 전자로 내부의 투영 영상과 회절 정보를 만들고, SEM은 가느다란 빔으로 표면을 줄마다 훑으며 이차전자·후방산란전자·특성 X선을 모은다. 둘은 확대 방식만 다른 카메라가 아니라 서로 다른 신호를 측정하는 분석기다.
분해능과 배율의 차이
배율은 이미지를 몇 배 크게 표시했는지이고, 분해능은 가까운 두 점을 서로 다른 구조로 구별할 수 있는 최소 거리다. 흐린 이미지를 크게 늘려도 새 정보는 생기지 않는다. 광학현미경은 가시광선 파장과 개구수의 제약으로 보통 약 200nm 부근의 회절 한계를 갖는다. 전자의 물질파 파장은 가속전압에 따라 피코미터 수준까지 짧아질 수 있어 이론적 한계가 훨씬 작다.
실제 전자렌즈는 유리렌즈가 아니라 자기장 또는 전기장으로 전자 궤적을 휜다. 구면수차는 렌즈 바깥을 지나는 전자를 다른 초점에 모으고, 색수차는 에너지가 다른 전자를 다른 초점에 모은다. 수차보정기, 안정된 고전압 전원, 단색 전자원과 진동 차단이 필요한 이유다. NIST의 200kV 수차보정 STEM처럼 0.1nm보다 작은 분해능으로 원자 열을 구별하는 장비도 있지만 모든 시료와 촬영 조건에서 같은 성능이 나오는 것은 아니다.

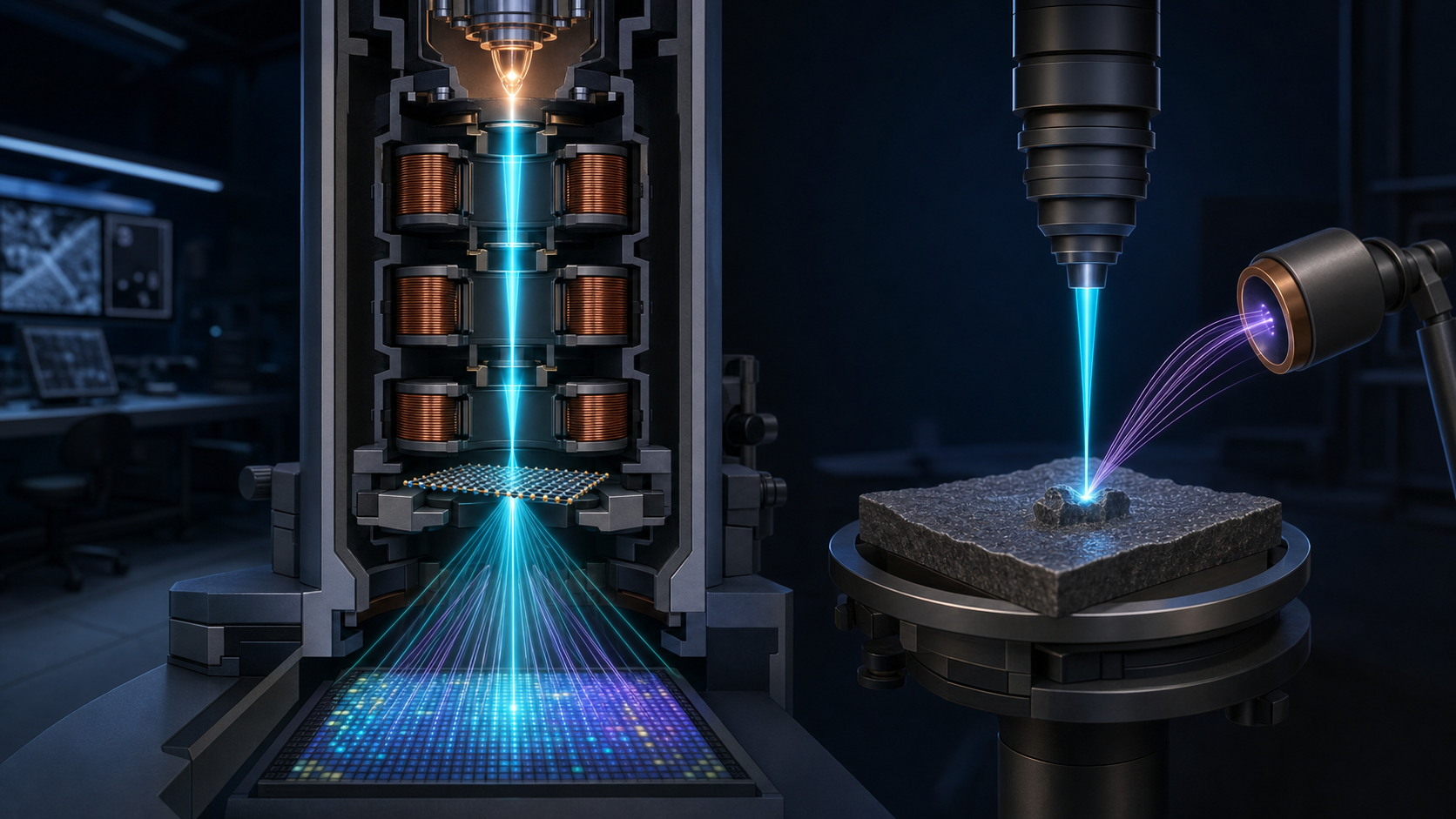

영상이 만들어지는 과정
- 전자 발생: 열전자총이나 전계방출총이 전자를 꺼내 가속한다.
- 빔 형성: 콘덴서 렌즈와 조리개가 빔의 직경·전류·수렴각을 정한다.
- 시료 상호작용: 전자가 탄성·비탄성 산란하고 이차전자, 후방산란전자와 X선을 만든다.
- 신호 선택: 대물렌즈, 조리개와 검출기가 원하는 각도·에너지의 신호를 골라낸다.
- 디지털 재구성: 검출량을 위치와 대응시켜 밝기 영상, 회절무늬 또는 원소 지도로 만든다.
명암은 단순한 색이 아니다. TEM의 질량-두께 대비에서는 무겁거나 두꺼운 부분이 전자를 더 산란시켜 어둡게 보일 수 있고, 위상 대비에서는 초점과 결정 구조가 명암을 바꾼다. SEM 이차전자는 표면 굴곡에 민감하고 후방산란전자는 평균 원자번호 차이를 강하게 반영한다. 영상 모드를 모르면 밝은 부분을 특정 물질로 단정하기 쉽다.
TEM·SEM·STEM 비교
| 방식 | 주요 신호 | 잘 보는 정보 | 시료 요구 | 대표 한계 |
|---|---|---|---|---|
| TEM | 투과·회절 전자 | 내부 구조, 결정격자, 회절 | 전자 투과 가능한 매우 얇은 시료 | 3차원 구조가 두께 방향으로 겹침 |
| SEM | 이차·후방산란 전자 | 표면 형상과 조성 대비 | 진공 안정성, 필요 시 전도성 코팅 | 신호가 나온 상호작용 부피가 해상도 제한 |
| STEM | 주사 투과 전자 | 원자번호 대비, 원소·에너지 분석 | TEM처럼 얇고 안정된 시료 | 집중된 빔에 의한 국소 손상 |
| 광학현미경 | 광자 | 살아 있는 시료, 색·형광의 시간 변화 | 상대적으로 간단, 수용액 가능 | 일반적으로 회절 한계가 큼 |
왜 진공과 얇은 시료가 필요한가
전자는 공기 분자에 쉽게 산란한다. 전자총부터 검출기까지 높은 진공을 유지하지 않으면 빔이 퍼지고 전자원이 오염된다. TEM 시료는 보통 수십~수백 나노미터 이하로 얇게 만들어야 충분한 전자가 통과한다. 재료는 연마와 이온밀링 또는 집속이온빔으로 얇게 하고, 생물 시료는 고정·탈수·수지 포매·초박절편과 염색을 거친다.
SEM에서는 벌크 시료도 가능하지만 절연체에 전하가 쌓이면 밝은 줄이나 왜곡이 생긴다. 금·탄소 같은 전도성 막을 입히거나 낮은 가속전압과 저진공 모드를 쓸 수 있다. 코팅은 관찰을 돕지만 원래 표면에 수 나노미터 층을 더한다. 준비 과정에서 수축, 균열과 재배열이 생길 수 있어 보이는 구조가 생체 상태 그대로인지 대조군으로 확인해야 한다.
원자를 본다는 말의 정확한 뜻
원자 해상도 영상의 점 하나가 눈으로 본 단단한 구슬 한 개와 정확히 대응한다고 생각하면 안 된다. 검출 신호는 전자파동이 시료의 전기 퍼텐셜과 상호작용한 결과이며, 결정의 두께·방향, 초점, 수차와 검출 각도에 따라 점의 밝기와 위치가 달라진다. STEM의 고각 환형 암시야 영상은 대체로 원자번호가 큰 원자 열이 밝아지는 경향이 있지만 가벼운 원자와 빈자리는 다른 기법이나 계산이 필요하다.
연구자는 시뮬레이션 영상, 회절, EDS 원소 X선과 EELS 에너지손실 스펙트럼을 함께 비교한다. 원자 배열처럼 보이는 주기 무늬 하나만으로 원소 종류와 결합 상태를 모두 확정하지 않는다. ‘직접 관찰’이라는 표현에는 장비의 전달함수와 모델 기반 해석이 포함된다.
실제 사례
반도체 단면에서는 TEM과 STEM으로 게이트 절연막 두께, 결정 결함과 계면 확산을 확인하고 EDS로 원소 분포를 겹친다. 같은 위치를 집속이온빔으로 잘라내므로 준비 손상이 결함처럼 보이지 않는지 저전압 마무리와 여러 방향 시료로 검사한다. 배터리 전극은 충·방전 중 구조가 변하므로 공기 노출을 막고 저선량 촬영이나 냉각 기법을 사용한다.
생명과학에서는 바이러스와 세포소기관을 TEM으로 관찰하고, 극저온 전자현미경은 시료를 유리질 얼음에 빠르게 얼려 여러 입자 영상을 평균해 단백질의 3차원 구조를 구한다. 한 장의 사진이 곧 완전한 3차원 구조가 아니라 수많은 2차원 투영과 계산의 결과라는 점이 중요하다.
오해하기 쉬운 점과 한계
- 파장이 짧으면 해상도가 무한하다? 렌즈 수차, 신호량, 시료와 진동이 한계를 정한다.
- SEM 사진은 실제 3차원 지형이다? 큰 초점심도로 입체감이 있지만 기본 데이터는 위치별 신호 세기의 2차원 지도다.
- 전자현미경은 모든 것을 원자까지 본다? 두꺼운 생물 시료, 빔에 약한 물질과 가벼운 원소는 훨씬 어렵다.
- 색이 재료의 실제 색이다? 전자 검출에는 가시색이 없으며 컬러는 신호나 원소를 구분하려고 후처리한 경우가 많다.
- 높은 전압이 항상 좋다? 파장은 짧아지지만 시료 손상과 투과 특성이 달라져 목적에 맞춰 선택한다.
회절과 분광이 더해 주는 정보
전자현미경은 형태만 보는 장비가 아니다. 결정에서 산란된 전자는 특정 각도에 회절점을 만들고, 점의 간격과 대칭으로 격자 간격과 결정 방향을 구한다. 선택영역 전자회절은 특정 영역의 상을 구별하고, 나노빔 회절이나 4D-STEM은 위치마다 회절무늬를 모아 변형과 전기장을 지도화한다.
EDS는 전자빔이 원자의 안쪽 전자를 밀어낸 뒤 방출되는 특성 X선 에너지를 측정해 원소를 찾는다. EELS는 투과 전자가 잃은 에너지를 분석해 원소뿐 아니라 산화상태와 결합 정보를 준다. 두 방법은 검출 효율, 피크 겹침과 시료 두께에 민감하므로 표준시료와 배경 보정이 필요하다.
좋은 전자현미경 증거의 조건
한 장의 가장 선명한 사진보다 반복성과 메타데이터가 중요하다. 가속전압, 빔 전류, 노출량, 초점, 시료 두께와 후처리 방법을 기록하고 서로 다른 위치와 독립 시료를 관찰해야 한다. 대비를 강하게 높이거나 필터를 적용했다면 원본과 처리 절차를 함께 보존한다.
원자 결함을 주장할 때는 검출기 노이즈와 주사 왜곡을 배제하고, 앞뒤 주사 방향과 모의 영상을 비교한다. 생물 구조의 평균화에서는 입자 수, 분해능 평가와 지도 과적합 검증을 제시한다. 장비의 최고 사양보다 질문에 맞는 대조 실험이 결론의 신뢰도를 결정한다.
광학현미경을 대체하지 않는 이유
형광현미경은 특정 단백질을 표지해 살아 있는 세포의 움직임을 시간에 따라 볼 수 있고, 전자현미경은 고정된 순간의 초미세 구조를 더 높은 공간분해능으로 본다. 초고해상도 광학과 상관광전자현미경은 같은 영역의 기능 신호와 구조를 연결한다.
따라서 연구 설계는 가장 큰 배율을 고르는 일이 아니다. 살아 있는 변화, 분자 정체, 표면 형상과 원자 배열 가운데 무엇을 알아야 하는지 정한 뒤 여러 현미경을 조합해야 한다.
자주 묻는 질문
전자현미경으로 살아 있는 세포를 볼 수 있나요?
전통적 고진공 TEM·SEM에서는 어렵다. 환경 SEM이나 액체셀 기법이 제한된 조건을 제공하지만 빔 손상과 공간·시간 해상도 사이의 타협이 있다.
TEM과 SEM 중 어느 것이 더 좋은가요?
내부 결정과 초미세 구조는 TEM, 넓은 표면 형상은 SEM이 유리하다. 질문과 시료에 따라 함께 쓴다.
배율이 백만 배면 원자가 보이나요?
배율만으로 판단할 수 없다. 장비 분해능, 시료 안정성, 신호대잡음비와 영상 해석이 모두 충족돼야 한다.
전자빔이 시료를 바꾸기도 하나요?
그렇다. 결합 절단, 가열, 원자 이동과 오염이 생길 수 있어 선량을 기록하고 저선량·냉각·빠른 검출을 사용한다.
결론
전자현미경의 힘은 전자의 짧은 파장 하나가 아니라 전자원, 렌즈, 진공, 시료 준비와 검출기의 정밀한 협업에서 나온다. TEM·SEM의 신호가 무엇인지, 준비 과정이 구조를 바꾸지 않았는지, 영상과 모델이 얼마나 일치하는지 확인할 때 원자 규모 정보가 과학적 증거가 된다.
