볼록렌즈는 가운데가 가장자리보다 두꺼운 투명 광학소자다. 공기보다 굴절률이 큰 유리나 플라스틱으로 만들면 보통 빛을 모으는 수렴렌즈로 작동한다. 그러나 “렌즈 중앙에서 빛이 가장 많이 꺾여 한 점으로 간다”는 설명은 틀리다. 광축을 지나는 중심 광선은 얇은 렌즈 근사에서 거의 곧게 진행하고, 축에서 멀리 입사한 광선일수록 곡면의 법선이 기울어 더 크게 방향을 바꾼다. 집속은 앞면과 뒷면에서 일어나는 두 번의 굴절이 합쳐진 결과다.
핵심 답변: 곡면의 법선 방향이 서로 다르기 때문이다
빛은 균일한 매질 안에서는 직선으로 진행하지만 굴절률이 다른 경계를 비스듬히 통과하면 방향이 달라진다. 스넬 법칙은 입사각과 굴절각의 사인 비가 두 매질의 굴절률 비로 정해진다고 말한다. 공기에서 유리로 들어갈 때는 법선 쪽으로, 유리에서 공기로 나올 때는 법선에서 멀어지는 쪽으로 꺾인다. 볼록한 표면에서는 입사 위치마다 법선 방향이 다르므로 두 굴절의 합이 광선을 광축 쪽으로 돌린다.
광축과 나란한 빛은 무한히 먼 점에서 온 빛으로 근사할 수 있다. 이상적인 얇은 수렴렌즈를 통과한 이 광선들이 만나는 지점을 상측 초점, 렌즈의 주평면에서 초점까지 거리를 초점거리라고 한다. 반대로 초점에 놓인 점광원에서 퍼진 빛은 렌즈를 지난 뒤 광축과 평행해진다. 빛의 경로를 거꾸로 따라가도 같은 법칙이 성립하는 광로 가역성 때문이다.
평행광선이 집속되는 과정

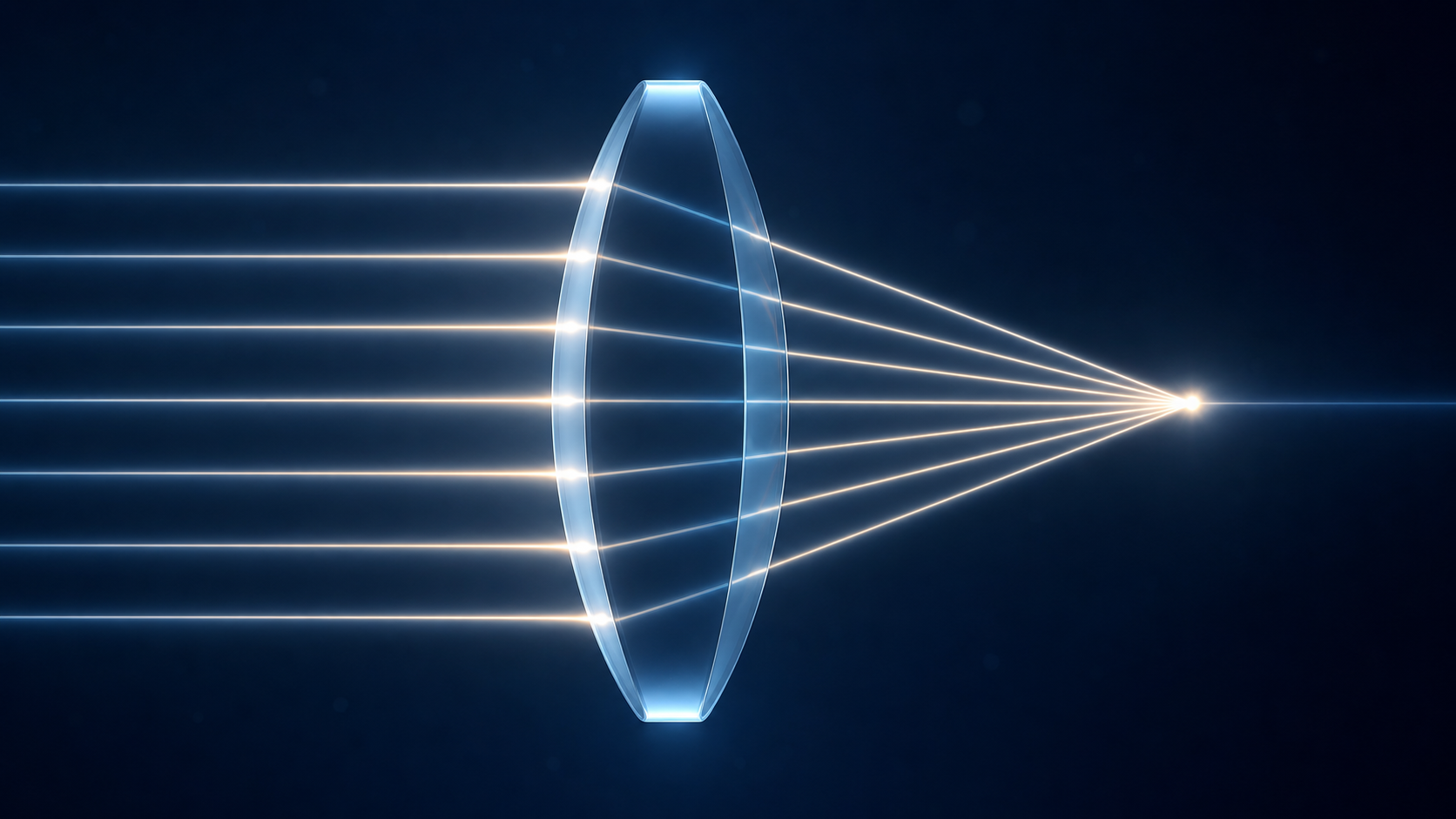

첫째, 먼 물체의 한 점에서 나온 빛은 렌즈에 도달할 때 거의 평행한 다발이 된다. 둘째, 앞면에서 공기보다 굴절률이 큰 렌즈로 진입하면서 각 광선은 해당 지점의 법선 쪽으로 꺾인다. 셋째, 렌즈 내부를 직선으로 지난 뒤 뒷면에서 다시 굴절한다. 이때 공기로 나오며 법선에서 멀어지지만, 뒷면 법선의 기울기 때문에 최종 진행 방향은 광축 쪽이 된다. 넷째, 근축광선들은 렌즈 뒤 초점 부근에서 교차한 뒤 다시 퍼진다.
여기서 중심부가 “더 강하게 굴절한다”는 말은 피해야 한다. 광축을 정확히 따라 들어오는 광선은 두 경계에 거의 수직으로 입사해 방향 변화가 작다. 바깥쪽 광선은 경계의 법선과 더 큰 각을 이루므로 초점을 향하도록 더 많이 편향된다. 렌즈의 곡률과 굴절률을 적절히 설계하면 서로 다른 높이의 근축광선이 같은 초점에 가깝게 도달한다.
초점거리와 상은 어떻게 계산하나
얇은 렌즈 근사에서 물체거리, 상거리, 초점거리의 관계는 1/물체거리 + 1/상거리 = 1/초점거리로 표현한다. 아주 먼 물체는 물체거리의 역수가 거의 0이므로 상거리가 초점거리와 거의 같아진다. 그래서 맑은 날 먼 풍경을 흰 종이에 선명하게 맺히게 한 뒤 렌즈와 종이 사이 거리를 재면 초점거리를 대략 구할 수 있다. 태양을 이용하는 실험은 눈 손상과 화재 위험이 있어 직접 쳐다보거나 가연물 가까이에서 해서는 안 된다.
렌즈제작자 식은 초점거리가 렌즈 재료와 주변 매질의 굴절률 차이, 두 표면의 곡률반경에 좌우된다는 것을 보여준다. 같은 재료라면 표면이 더 강하게 휘어진 렌즈가 대체로 광학적 힘이 크고 초점거리가 짧다. 안경에서 쓰는 디옵터는 미터로 잰 초점거리의 역수다. 공기 중 초점거리 0.5m인 이상적 수렴렌즈의 굴절력은 +2D다.
| 조건 | 볼록 수렴렌즈 | 오목 발산렌즈 | 관찰 결과 |
|---|---|---|---|
| 광축과 평행한 빛 | 렌즈 뒤 실제 초점으로 수렴 | 렌즈 앞 가상 초점에서 나온 듯 발산 | 초점거리 부호가 다름 |
| 물체가 초점 밖 | 반대편에 도립 실상 가능 | 같은 편에 정립 축소 허상 | 볼록렌즈는 스크린 투영 가능 |
| 물체가 초점 안 | 같은 편에 정립 확대 허상 | 정립 축소 허상 | 돋보기는 이 조건 이용 |
| 대표 용도 | 카메라·현미경·원시 교정 | 근시 교정·광속 확대 | 여러 렌즈를 조합해 수차 보정 |
실제 사례: 카메라와 사람 눈
카메라는 피사체 각 점에서 온 광선 다발을 센서의 대응 위치에 모아 실상을 만든다. 피사체 거리가 달라지면 필요한 상거리도 달라지므로 렌즈군이나 일부 요소를 움직여 초점을 맞춘다. 조리개를 좁히면 렌즈 가장자리 광선을 줄여 수차를 완화하고 피사계 심도를 늘릴 수 있지만, 지나치게 좁히면 회절 때문에 선명도가 다시 떨어진다. 단순히 “빛을 한 점에 세게 모을수록 좋은 렌즈”라고 말할 수 없는 이유다.
사람 눈에서는 각막이 큰 굴절력을 담당하고 수정체가 모양을 바꾸어 가까운 거리의 초점을 조절한다. 카메라와 마찬가지로 망막에 실상이 맺히지만, 살아 있는 눈은 동공 크기·수정체 조절·신경 처리를 함께 사용한다. 볼록 유리 한 장의 모형은 기본 원리를 설명할 뿐 실제 눈의 다층 구조를 전부 대신하지 않는다.
한 점으로 완벽히 모이지 않는 이유
얇은 렌즈 공식은 렌즈 두께가 곡률반경이나 물체거리보다 충분히 작고, 광선이 광축과 작은 각을 이루는 근축 조건을 가정한다. 구면 렌즈의 가장자리를 지나는 광선은 중심 가까운 광선과 정확히 같은 위치에 모이지 않는데 이를 구면수차라고 한다. 점광원이 비스듬한 방향에 있으면 코마와 비점수차가 나타날 수 있고, 평평한 센서와 휘어진 상면의 불일치도 선명도를 떨어뜨린다.
색수차는 굴절률이 파장에 따라 달라서 생긴다. 보통 짧은 파장의 청색광이 긴 파장의 적색광보다 더 크게 굴절되어 초점 위치가 달라진다. 볼록렌즈로 햇빛을 모았을 때 초점 주변에 색 테두리가 보일 수 있다. 실제 광학계는 굴절률과 분산이 다른 재료의 렌즈를 조합하거나 비구면을 사용하고, 디지털 보정까지 더해 수차를 줄인다.
오해하기 쉬운 점
첫째, 볼록한 모양이면 어느 환경에서나 반드시 수렴하는 것은 아니다. 렌즈보다 굴절률이 더 큰 액체 속에 넣으면 굴절력의 크기나 부호가 달라질 수 있다. 둘째, 평행광선 전체가 현실에서 수학적 한 점에 모이는 것도 아니다. 회절과 제작 오차, 수차가 있어 유한한 크기의 빛무늬가 생긴다. 셋째, 초점은 에너지를 만들어 내는 장소가 아니다. 넓은 면적에 들어온 에너지를 작은 영역에 분배해 복사조도를 높인다.
넷째, 잎 위 물방울이 언제나 볼록렌즈처럼 햇빛을 모아 잎을 태운다고 일반화하기 어렵다. 물방울의 접촉각, 잎과 초점의 거리, 햇빛 세기와 증발이 모두 맞아야 하며 실제 연구 결과는 조건에 따라 다르다. 다섯째, 돋보기는 물체를 실제로 크게 만드는 것이 아니라 초점 안쪽 물체의 정립 확대 허상을 만들어 눈에 들어오는 시각을 크게 한다.
안전한 관찰과 활용의 한계
초점거리 실험에는 멀리 있는 창밖 물체와 반투명 스크린을 쓰는 편이 안전하다. 레이저는 출력이 낮아도 렌즈가 망막에 에너지를 집중할 수 있으므로 눈높이에서 사용하지 말아야 한다. 태양은 렌즈나 망원경으로 직접 보면 영구적인 망막 손상을 일으킬 수 있다. 보호되지 않은 카메라 센서도 손상될 수 있으므로 전용 태양 필터 없이 태양을 향해 광학계를 두지 않는다.
자주 묻는 질문
렌즈 중심을 지나는 빛은 정말 꺾이지 않나요?
얇은 렌즈와 작은 각도에서는 앞뒤 굴절이 거의 상쇄되어 직진한다고 그린다. 두꺼운 렌즈나 큰 입사각에서는 정확한 광선 추적이 필요하며 완전히 무편향이라고 단정할 수 없다.
왜 먼 물체에서 오는 빛을 평행하다고 하나요?
물체까지 거리가 렌즈 지름보다 매우 크면 렌즈의 서로 다른 지점에 도달하는 광선 사이 각도 차이가 아주 작다. 무한대 물체라는 표현은 이 유용한 근사다.
초점거리는 빛의 색에 따라 달라지나요?
실제 재료의 굴절률은 파장에 따라 달라지므로 그렇다. 이 분산이 색수차를 만들며, 무채색 렌즈 조합은 두 개 이상의 파장 초점을 가깝게 맞춘다.
볼록렌즈는 언제 허상을 만드나요?
물체가 렌즈와 물체측 초점 사이에 있을 때 굴절된 빛은 실제로 반대편에서 만나지 않는다. 눈에는 빛을 뒤로 연장한 위치에서 나온 정립 확대 허상으로 보인다.
광선도와 실제 빛무늬의 차이
물체 끝에서 출발하는 대표 광선 세 개를 그리면 상의 위치를 빠르게 판단할 수 있다. 광축과 평행한 광선은 상측 초점을 지나고, 물체측 초점을 향한 광선은 렌즈 뒤에서 평행해지며, 렌즈 중심을 지나는 근축광선은 거의 직진한다고 근사한다. 굴절 뒤 두 광선이 실제로 교차하면 실상이고, 뒤로 연장한 선만 교차하면 허상이다. 그림의 선 굵기나 화살표 길이는 빛의 세기와 속도를 자동으로 뜻하지 않는다.
물체가 2배 초점거리보다 멀면 상은 초점과 2배 초점거리 사이에 작고 거꾸로 맺힌다. 물체가 정확히 2배 초점거리에 있으면 같은 크기의 도립상이 반대편에 생긴다. 물체가 초점에 가까워질수록 상거리는 커지며, 정확히 초점에 놓이면 이상적 출사광은 평행해 유한한 스크린 위치에 상이 맺히지 않는다.
빛의 파동성까지 고려하면
기하광학은 빛을 가느다란 선으로 나타내지만 실제 빛은 파동이다. 원형 조리개를 통과해 한 점에 초점을 맞춘 빛도 중앙 밝은 원반과 약한 고리를 만든다. 렌즈 지름이 작거나 파장이 길수록 회절 무늬가 커져 분해능이 낮아진다. 지름을 키우면 더 많은 빛과 높은 이론 분해능을 얻지만 수차와 무게, 제작 난도가 커진다. 현미경과 망원경의 성능은 초점거리 하나가 아니라 개구수, 파장, 수차 보정과 검출기 성능이 함께 결정한다.
결론
볼록렌즈의 집속은 가운데가 두껍다는 모양만의 마법이 아니라, 곡면마다 다른 법선과 굴절률 차이가 만든 두 번의 스넬 굴절이다. 평행한 근축광선은 초점거리만큼 떨어진 곳에 모이고, 물체와 상의 위치는 얇은 렌즈 식으로 연결된다. 실제 렌즈를 이해하려면 수차·회절·분산과 안전 조건까지 함께 봐야 한다.
