핵심 답변

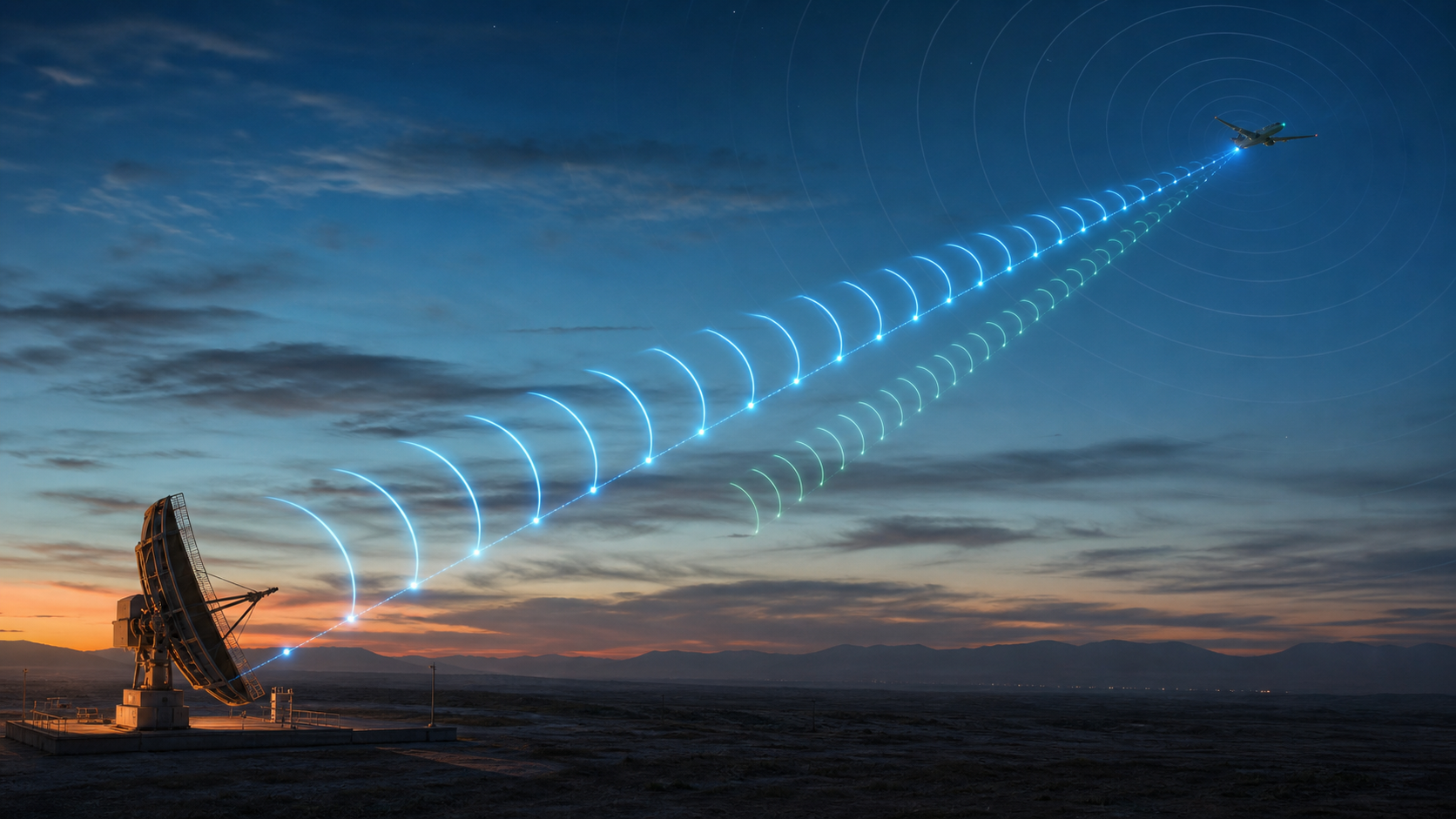

레이더는 전파를 보내고 표적에서 되돌아온 아주 작은 반사 신호를 받는다. 펄스를 보낸 시각과 반사파가 도착한 시각의 차이 Δt를 재면 경사거리 R은 대략 R=cΔt/2로 계산된다. 전파가 표적까지 갔다가 돌아오는 왕복 경로이므로 2로 나누며, c는 공기 중에서 진공 광속에 매우 가까운 전파의 전파속도다.
속도는 거리 측정값을 시간에 따라 미분해 추정할 수도 있지만 도플러 레이더는 연속 펄스 사이 반사파의 위상 또는 주파수 변화를 이용한다. 이때 직접 얻는 값은 표적의 전체 속도 벡터가 아니라 레이더를 향하거나 멀어지는 시선 방향 성분, 즉 방사속도다. 옆으로만 움직이는 표적은 실제로 빨라도 도플러 속도가 거의 0일 수 있다.
레이더의 구성과 반사
기본 레이더는 송신기, 안테나, 송수신 전환부, 수신기, 신호처리기로 구성된다. 송신기는 정해진 파형과 주파수의 전파를 만들고 안테나는 좁은 빔으로 방사한다. 표적에 닿은 에너지 일부는 흡수되거나 다른 방향으로 흩어지고 극히 일부만 레이더 쪽으로 되돌아온다. 수신기는 강한 송신 신호 뒤의 약한 에코를 증폭·필터링한다.
반사 강도는 표적의 크기 하나로 정해지지 않는다. 파장, 표적의 형상·재질·방향, 거리, 대기 감쇠와 강수 입자 분포가 함께 작용한다. 기상레이더의 반사도는 빗방울과 눈·우박이 얼마나 강하게 산란하는지 보여 주지만, 곧바로 지상 강수량과 일대일로 같지는 않아 보정과 품질관리가 필요하다.
거리 계산 과정
펄스를 보낸 뒤 1 밀리초 후 에코가 도착했다고 하자. 진공 광속 299,792,458 m/s를 단순 적용하면 왕복 경로는 약 299.8 km이고 표적까지 거리는 약 149.9 km다. 실제 장비는 송수신 지연, 대기 굴절, 시간 기준과 신호의 도착시각 추정 오차를 보정한다. 가까운 표적을 구분하는 능력은 펄스폭이나 변조 신호 대역폭과 관련된다.
펄스반복주파수가 너무 높으면 먼 표적의 에코가 다음 펄스를 보낸 뒤 돌아와 어느 펄스의 반사인지 헷갈릴 수 있다. NOAA 자료의 단순 펄스 레이더에서는 최대 비모호 거리가 c/(2·PRF)로 나타난다. 낮은 PRF는 거리에 유리하지만 도플러 속도의 비모호 범위를 줄일 수 있어 ‘거리-속도 딜레마’가 생긴다.
레이더가 얻는 주요 정보 비교
| 측정량 | 신호에서 읽는 값 | 대표 관계 | 직접 알 수 있는 것 | 주요 한계 |
|---|---|---|---|---|
| 거리 | 송신-수신 시간차 | R=cΔt/2 | 레이더와 표적 사이 경사거리 | 펄스 대응 혼동·시간분해능 |
| 방위·고도각 | 안테나가 향한 방향 | 빔 좌표 | 표적이 있는 각도 | 빔폭과 측엽 |
| 방사속도 | 위상·주파수 변화 | v_r=λf_d/2 | 시선 방향 접근·이탈 속도 | 직각 운동은 거의 보이지 않음 |
| 반사 강도 | 수신 전력 | 레이더 방정식 | 산란체의 상대적 강도 | 크기·형상·재질·거리가 얽힘 |
| 스펙트럼 폭 | 표본 안 도플러 분포 | 속도 분산 | 난류·속도 다양성 단서 | 빔 넓이와 잡음 영향 |
도플러 속도 계산 과정
표적이 레이더 쪽으로 움직이면 왕복 경로가 줄어 반사파의 위상 진행이 빨라지고 수신 주파수가 높아진다. 멀어지면 반대다. 단일 송수신 레이더에서 낮은 속도 근사로 도플러 주파수 f_d는 약 2v_r/λ이며, 따라서 방사속도 v_r은 λf_d/2로 구한다. 여기서 λ는 파장이고 왕복 효과 때문에 계수 2가 붙는다.
펄스 도플러 레이더는 여러 에코의 위상 변화를 비교해 평균 방사속도와 속도 분포 폭을 추정한다. 그러나 펄스 간 위상 변화가 한계를 넘으면 실제 빠른 속도가 반대 부호나 작은 값으로 접히는 속도 앨리어싱이 생긴다. 서로 다른 PRF, 주변 공간의 연속성, 수치예보 바람과 품질관리 알고리즘으로 이를 풀지만 완벽하지는 않다.
실제 사례: 기상레이더
미국 WSR-88D 같은 펄스 도플러 기상레이더는 반사도, 평균 도플러 속도, 스펙트럼 폭을 기본 자료로 만든다. 반사도는 강수 입자의 산란 세기, 도플러 속도는 빔 방향으로 다가오거나 멀어지는 평균 운동, 스펙트럼 폭은 표본 부피 안 속도의 다양성과 난류·시어 정보를 반영한다.
한 레이더만으로는 빔에 직각인 바람 성분을 직접 잴 수 없다. 레이더 동쪽에서 바람이 정동향이면 큰 양의 방사속도를 보지만, 같은 바람을 북쪽이나 남쪽 빔으로 보면 0에 가깝다. 예보관은 360도 방위의 공간 패턴을 함께 읽어 회전, 수렴, 발산과 바람장을 해석한다. 항공·선박 레이더도 거리와 방위, 추적 필터를 결합해 전체 운동을 추정한다.
오해와 활용의 한계
첫째, 레이더 화면의 거리는 지표면을 따른 수평거리와 항상 같지 않다. 안테나에서 표적까지의 경사거리이며 지구 곡률과 대기 굴절, 빔 고도를 고려해야 한다. 둘째, 도플러 속도는 전체 속도가 아니다. 시선과 실제 운동 방향 사이 각도의 코사인만큼 작게 보인다.
셋째, 에코가 있다고 단단한 물체라는 뜻은 아니다. 비·눈·곤충·새, 대기 굴절률 경계와 지형도 신호를 돌려보낸다. 넷째, 더 강한 신호가 반드시 더 가까운 표적이라는 뜻도 아니다. 레이더 단면적과 감쇠가 다르다. 실제 시스템은 잡음, 측엽, 다중경로, 지면 클러터와 전자기 간섭을 걸러야 하며 성능은 주파수·출력·안테나 크기·파형·처리 알고리즘의 절충으로 정해진다.
정확도를 높이는 신호처리
현대 레이더는 한 번의 에코만 보지 않고 여러 펄스를 결맞게 누적해 잡음 속 신호를 찾는다. 펄스 압축은 긴 펄스의 에너지와 넓은 대역폭의 거리분해능을 함께 얻도록 돕고, 이동표적 표시와 클러터 지도는 고정 지형의 반사를 줄인다. 추적 필터는 연속 관측의 위치·속도·가속도 일관성을 이용하지만 급격한 기동이나 표적이 겹칠 때 오차가 커질 수 있다.
거리·속도 식을 실제 숫자로 계산하기
레이더 펄스의 왕복시간이 100 μs라면 전파속도를 약 3×108 m/s로 두었을 때 거리는 cΔt/2=15 km다. 2로 나누는 까닭은 전파가 표적까지 가는 거리와 다시 안테나로 돌아오는 거리를 모두 이동했기 때문이다. 수신기는 펄스를 보낸 시각을 기준으로 시간을 여러 거리 구간인 레인지 빈으로 나누고, 각 구간에서 반사 신호의 세기와 위상을 저장한다.
단일기지 도플러 레이더가 측정하는 속도는 레이더와 표적을 잇는 시선 방향 성분이다. 표적이 빔에 수직으로만 움직이면 실제 속도가 커도 방사속도는 거의 0이 될 수 있다. 기상레이더가 완전한 수평 바람 벡터를 한 점에서 즉시 얻지 못하는 이유이며, 서로 다른 위치의 레이더 관측이나 시간·공간적 바람장 가정이 필요하다. 자동차 레이더도 센서의 장착각과 자차 운동을 보정해야 상대속도를 올바르게 분리할 수 있다.
해상도·모호성·오차의 균형
거리분해능은 송신 신호의 대역폭과 연관된다. 아주 짧은 펄스는 가까이 붙은 표적을 분리하기 좋지만 같은 첨두출력에서 에너지가 작아질 수 있다. 펄스 압축은 주파수나 위상을 설계해 긴 신호를 보낸 뒤 수신단에서 짧은 펄스처럼 압축하여 에너지와 분해능을 함께 확보한다. 각도분해능은 안테나 개구와 파장에 좌우되며 거리가 멀수록 같은 빔폭이 덮는 실제 폭이 커진다.
펄스를 자주 보내면 빠른 도플러 변화를 추적하기 유리하지만 이전 펄스의 먼 에코가 다음 펄스의 가까운 에코처럼 보이는 거리 모호성이 커질 수 있다. 반대로 반복주기를 늘리면 최대 비모호 거리는 커지지만 속도 모호성 관리가 어려워진다. 실제 시스템은 반복주기를 교차하고 다중 안테나·추적 필터·지도 정보를 결합해 모호성을 줄이지만, 다중경로와 지면 반사, 강우 감쇠, 전파 간섭까지 완전히 제거할 수는 없다.
전파 주파수 선택의 절충
파장이 짧으면 같은 안테나 크기에서 더 좁은 빔과 세밀한 공간 해상도를 얻기 쉽지만 비·구름과 대기 성분에 의한 감쇠가 커질 수 있다. 긴 파장은 악천후 투과와 먼 거리 관측에 유리한 경우가 있지만 같은 빔폭을 내려면 더 큰 안테나가 필요하다. 자동차·항공·기상·해양 레이더가 서로 다른 주파수대를 쓰는 까닭은 목표 크기, 필요한 해상도, 최대거리, 허용 안테나 크기와 전파 규정을 함께 최적화하기 때문이다.
확인 체크포인트
레이더 자료의 해상도와 갱신주기는 서로 다르므로 빠른 현상을 볼 때 관측 시각 차이와 스캔 순서도 확인해야 한다.
FAQ
왜 거리 식에서 2로 나누나?
측정한 시간은 전파가 표적까지 가고 다시 레이더로 돌아온 왕복시간이므로 편도 거리는 전체 경로의 절반이다.
레이더는 표적의 전체 속도를 바로 아나?
일반 단일 도플러 레이더가 직접 재는 것은 빔 방향 성분이다. 여러 시각·센서·추적 모델을 결합해야 전체 속도 벡터를 추정할 수 있다.
비가 오면 항공기 레이더가 틀리나?
강수도 전파를 산란·감쇠시켜 클러터를 만들 수 있다. 주파수 선택, 편파, 필터와 추적 알고리즘으로 영향을 줄인다.
레이더와 라이다는 원리가 같은가?
둘 다 왕복시간과 도플러 효과를 활용할 수 있지만 레이더는 주로 라디오파, 라이다는 레이저광을 사용해 파장에 따른 산란·해상도·기상 영향이 다르다.
결론
레이더의 거리와 속도는 같은 반사파에서 나오지만 서로 다른 정보를 읽는다. 도착시간은 왕복거리를, 위상·주파수 변화는 시선 방향 운동을 나타낸다. 이 원리를 이해하면 거리 모호성, 속도 앨리어싱, 각도 오차와 클러터가 왜 생기는지, 그리고 레이더 화면이 현실의 완전한 복사본이 아닌 측정 결과임을 알 수 있다.
