핵심답변

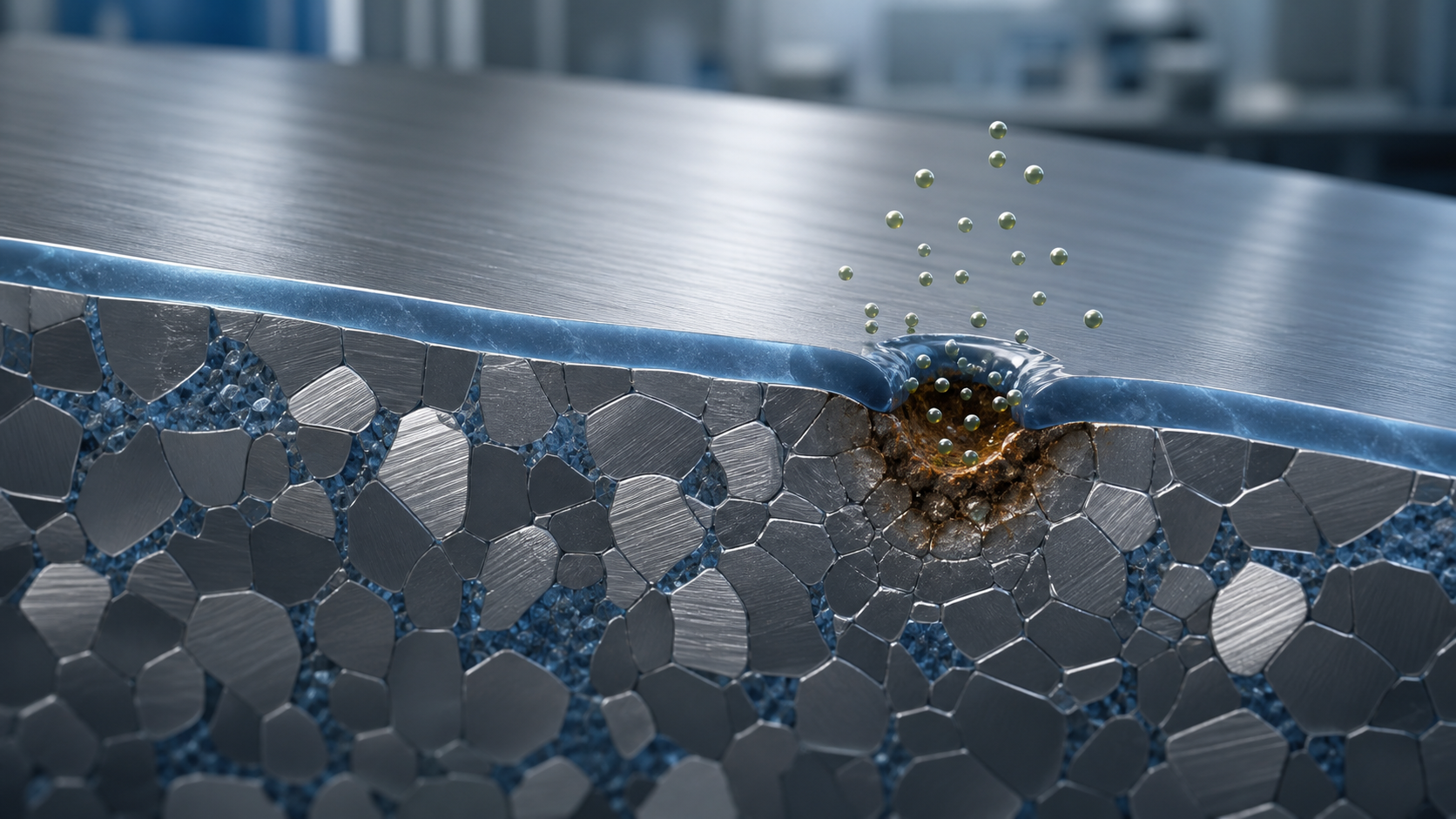

스테인리스강이 일반 탄소강보다 녹에 강한 핵심은 합금 속 크롬이다. 크롬이 약 10.5질량퍼센트 이상 포함되면 공기나 물과 접촉한 표면에 크롬이 농축된 매우 얇은 산화물·수산화물 막이 자발적으로 생긴다. 이 부동태막은 금속과 환경 사이의 이온·전자 이동을 크게 늦춰 철이 계속 녹아 나가는 반응을 억제한다. 막은 눈에 보이는 두꺼운 도금이 아니라 보통 수 나노미터 규모의 동적인 계면이다.
이름의 뜻도 “녹이 전혀 없는 강”이 아니라 녹이 덜 생기는 강에 가깝다. 염화물, 높은 온도, 산성·환원 환경, 좁은 틈, 용접 열변색과 철 오염은 막을 국부적으로 불안정하게 만들어 공식·틈새부식·입계부식·응력부식균열을 일으킬 수 있다. 따라서 강종, 표면 상태, 제작과 세척 방법을 실제 환경에 맞춰 선택해야 한다.
부동태란 무엇인가
금속 부식은 금속 원자가 전자를 잃고 이온으로 용해되는 산화 반응과, 산소나 수소이온이 전자를 받는 환원 반응이 짝을 이루는 전기화학 과정이다. 탄소강 표면의 철 산화물은 다공성이고 갈라지기 쉬워 물과 산소가 안쪽으로 들어가 부식이 계속될 수 있다. 반면 스테인리스 표면의 크롬 농축 막은 치밀하고 접착력이 좋아 반응 물질의 이동을 차단한다.
막을 순수한 Cr₂O₃ 한 층이라고만 그리면 지나치게 단순하다. 실제 막은 안쪽의 크롬이 풍부한 산화물과 바깥쪽의 철·크롬 산화물·수산화물이 섞인 층으로 설명되며, 조성은 강종과 용액, 전위, 시간에 따라 바뀐다. 보호 능력은 두께만이 아니라 연속성, 결함, 크롬 농축과 다시 막을 만드는 속도에 좌우된다.
막이 생기고 회복되는 과정
- 노출: 새로 연마되거나 긁힌 합금 표면의 철과 크롬 원자가 공기·물에 닿는다.
- 선택적 산화: 크롬은 산소와 강하게 결합해 표면에 크롬 농축 산화 구조를 빠르게 만든다.
- 자기 제한 성장: 막이 형성되면 이온과 전자의 이동이 어려워져 두께 증가와 금속 용해가 급격히 느려진다.
- 재부동태화: 작은 흠집이 생겨도 산소와 적절한 환경이 있으면 노출 부위에 막이 다시 형성된다.
- 붕괴 경쟁: 염화물이나 낮은 산소, 산성 틈 환경이 재형성보다 빠르게 용해를 유지하면 공식이 안정화된다.
“자가 복원”은 원래 금속 모양이 되돌아온다는 뜻이 아니다. 긁힌 홈 자체는 남고 그 표면에 보호막이 다시 생긴다는 뜻이다. 이미 깊어진 구멍이나 금속 손실을 부동태막이 메우지 않는다. 산소가 부족한 틈 안이나 염화물이 농축된 곳에서는 회복이 늦거나 실패할 수 있다.
304와 316, 보호 방식 비교
| 구분 | 304 계열 | 316 계열 | 선택 포인트 |
|---|---|---|---|
| 주요 합금 | 크롬·니켈 중심 | 크롬·니켈에 몰리브덴 추가 | 몰리브덴은 염화물 공식 저항 개선 |
| 일반 실내·주방 | 대체로 적합 | 사용 가능하나 비용 증가 | 실제 세척제·염분·온도 확인 |
| 해안·염화물 | 갈색 얼룩·공식 위험 증가 | 보통 더 유리하지만 무부식 보장은 아님 | 농도·침지·틈·온도가 중요 |
| 용접 | 저탄소 304L 선택 가능 | 저탄소 316L 선택 가능 | L은 용접부 입계부식 위험 감소에 도움 |
| 한계 | 강한 염화물 환경에 취약 | 고온 농축 염화물에서는 공식 가능 | 더 높은 합금·듀플렉스 검토 |
염화물 공식이 무서운 이유
염화물 이온은 막의 결함이나 비금속 개재물 주변에서 국부적인 용해가 시작되도록 돕는다. 작은 오목부 안에서 금속 이온이 늘고 전하 균형을 위해 염화물이 모이면 가수분해로 산성화가 진행된다. 바깥 표면은 멀쩡한 부동태 상태인데 구멍 안만 활성 용해 상태가 되어 부식이 깊이 방향으로 자가 가속된다. 전체 질량 손실은 작아도 얇은 판이나 배관을 관통할 수 있다.
틈새부식은 가스켓 아래, 겹친 판, 나사와 침전물 밑처럼 용액 교환이 나쁜 곳에서 생긴다. 산소가 소비돼 막을 유지하기 어렵고 염화물과 산성도가 올라간다. 바닷물에 강하다는 316도 정체된 따뜻한 염수와 좁은 틈에서는 손상될 수 있다. 흐르는 깨끗한 물의 시험 결과를 실제 침전·미생물·온도 조건에 그대로 적용하면 안 된다.
실제 사례: 주방 싱크의 갈색 얼룩
새 스테인리스 싱크에 갈색 점이 생겼다고 합금 전체가 녹슨 것은 아닐 수 있다. 철 수세미 가루, 절단 공구의 탄소강 입자, 배관에서 온 철분이 표면에 묻어 먼저 녹는 이른바 외부 철 오염이 흔하다. 염소계 표백제를 농축 상태로 오래 두거나 소금을 젖은 채 방치하면 실제 스테인리스 표면의 공식도 시작될 수 있다.
원인을 구분하려면 표면만 닦이는 얼룩인지, 바늘구멍 같은 함몰이 있는지 본다. 제조사 지침에 맞는 중성 세정과 충분한 헹굼·건조가 기본이다. 금속 수세미나 염산성 세제를 임의로 쓰면 오염과 손상을 키울 수 있다. 식품·의료 설비의 산세와 부동태화는 ASTM A380·A967 같은 절차와 작업 안전을 아는 전문 업체가 수행해야 한다.
용접과 가공이 바꾸는 내식성
용접 열로 생긴 파란색·갈색 열변색 아래는 크롬이 고갈된 산화층이 남을 수 있다. 제대로 제거하지 않으면 주변보다 부식이 빨라진다. 탄소가 많은 강종을 특정 온도 범위에 오래 노출하면 결정립계에 크롬 탄화물이 생겨 인접 부위의 크롬이 부족해지는 예민화가 발생할 수 있다. 저탄소 L등급과 적절한 용접 절차가 이 위험을 낮춘다.
연마 결 방향, 표면 거칠기와 틈 설계도 중요하다. 거친 표면과 날카로운 겹침은 오염물과 염수를 붙잡는다. 같은 합금이라도 매끈하고 배수가 잘되는 설계가 더 오래 견딜 수 있다. 내식성은 재료 성적서의 강종 번호 하나가 아니라 조성·미세조직·표면·설계·환경의 시스템 성능이다.
오해하기 쉬운 점
- 스테인리스는 절대 녹슬지 않는다? 부동태막이 불안정한 환경에서는 여러 부식이 생긴다.
- 막은 두꺼울수록 좋다? 수 나노미터여도 조성과 연속성이 중요하며 두꺼운 녹과 다르다.
- 긁히면 영구적으로 끝이다? 적절한 환경에서는 재부동태화하지만 금속 손실은 복구하지 않는다.
- 316은 바닷물에서 무조건 안전하다? 온도·염화물 농도·틈과 노출 시간이 위험을 좌우한다.
- 광택이 나면 깨끗하다? 자유 철 오염과 열변색은 눈에 덜 보여도 부식을 촉진할 수 있다.
활용과 한계
부동태 원리는 주방, 건축, 제약·식품 배관, 의료기기와 화학 플랜트에서 재료를 고르는 기초다. 설계자는 예상 화학물질, 최고 온도, 세척 주기, 용접과 틈, 허용 수명을 정한 뒤 등급과 표면 마감을 선택한다. 단기 침지 자료만으로 수십 년의 옥외 수명을 단정하지 않고 가장 취약한 용접부와 틈을 평가한다.
현장에서 부식이 보이면 단순히 더 높은 크롬 함량만 찾지 않는다. 몰리브덴·질소가 공식 저항에 주는 영향, 강도와 용접성, 비용, 금속 이온 용출과 세척 호환성을 함께 검토한다. 어떤 환경에서는 코팅, 음극방식, 비금속 재료나 설계 변경이 더 합리적이다.
자주 묻는 질문
부동태막은 눈으로 볼 수 있나요?
정상 막은 수 나노미터 규모라 맨눈으로 볼 수 없다. 열변색이나 두꺼운 녹은 정상 부동태막과 다른 표면 상태다.
스테인리스 냄비에 소금을 넣으면 안 되나요?
일반 조리는 대체로 안전하지만 소금 결정이나 농축 염수를 장시간 방치하지 말고 사용 뒤 세척·헹굼·건조하는 것이 좋다.
304와 316 중 무엇이 무조건 더 좋은가요?
316은 염화물 공식에 보통 더 강하지만 가격과 가공성, 환경에 따라 304가 충분할 수 있다. 목적에 맞는 선택이 중요하다.
부동태화 처리는 코팅을 바르는 것인가요?
아니다. 보통 표면의 자유 철과 오염을 제거하고 크롬 농축 자연 산화막이 안정적으로 형성되도록 돕는 화학 처리다.
결론
스테인리스강의 내식성은 크롬이 만든 초박막 장벽과 그 장벽을 다시 형성하는 능력에서 나온다. 이 막은 일반 녹처럼 두껍지 않아도 금속 용해를 크게 늦춘다. 그러나 염화물·틈·고온·용접과 오염이 재부동태화보다 우세하면 국부 부식이 시작된다. “녹슬지 않는 재료”가 아니라 “환경에 맞게 선택하고 제작·관리할 때 오래 견디는 재료”로 이해해야 한다.
부동태화와 산세·세척은 다르다
제작 현장에서는 세 용어가 자주 섞인다. 세척은 기름·먼지·가공 잔류물을 제거하는 넓은 작업이고, 산세는 용접 산화물과 열변색, 금속 표면층을 비교적 강하게 제거한다. 화학적 부동태화는 자유 철과 오염을 선택적으로 줄여 깨끗한 표면에서 크롬 농축 자연막이 안정화되도록 돕는다. 처리 뒤 산이 코팅처럼 남아 보호하는 것이 아니며 충분한 헹굼과 폐액 관리가 필수다.
현장에 따라 기계 연마, 전해연마와 산세·부동태화를 조합한다. 전해연마는 미세 돌출부를 우선 용해해 표면을 매끄럽게 하고 오염물이 붙을 틈을 줄일 수 있지만 잘못된 조건에서는 치수와 표면을 손상한다. 처리 성공은 광택만으로 판단하지 않고 자유 철 검사, 물막 시험, 표면 분석이나 실제 부식 시험 등 용도에 맞는 검증법을 선택한다.
관리할 때 피해야 할 조합
염소계 세정제와 산성 세제를 섞으면 유독 가스 위험이 있으므로 재료 부식 이전에 인체 안전 문제가 된다. 농축 표백제, 염산, 철 수세미를 습관적으로 쓰지 말고 제조사 희석비와 접촉시간을 따른다. 물때를 제거한 뒤 세정제가 틈에 남지 않도록 충분히 헹구고 건조하며, 해안 외장재는 염분이 계속 쌓이지 않도록 담수 세척 주기를 설계한다.
짧은 점검 원칙
재료를 고를 때는 강종 이름보다 실제 염분, 최고 온도, 세척제, 틈과 용접부를 먼저 적는다. 이 조건이 빠지면 내식성 비교는 의미가 약해진다.
